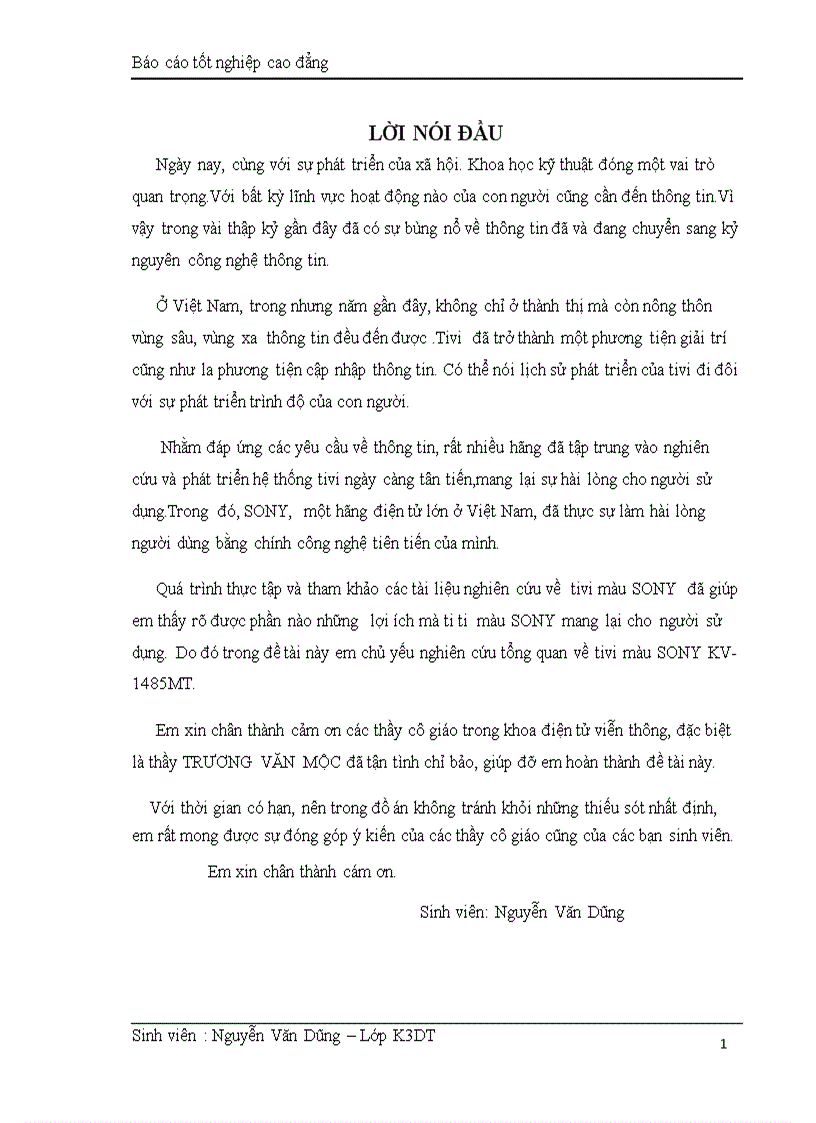

[FONT=Times New Roman]LỜI NÓI ĐẦU

Ngày nay, cùng với sự phát triển của xã hội. Khoa học kỹ thuật đóng một vai trò quan trọng.Với bất kỳ lĩnh vực hoạt động nào của con người cũng cần đến thông tin.Vì vậy trong vài thập kỷ gần đây đã có sự bùng nổ về thông tin đã và đang chuyển sang kỷ nguyên công nghệ thông tin.

Ở Việt Nam, trong nhưng năm gần đây, không chỉ ở thành thị mà còn nông thôn vùng sâu, vùng xa thông tin đều đến được .Tivi đã trở thành một phương tiện giải trí cũng như la phương tiện cập nhập thông tin. Có thể nói lịch sử phát triển của tivi đi đôi với sự phát triển trình độ của con người.

Nhằm đáp ứng các yêu cầu về thông tin, rất nhiều hãng đã tập trung vào nghiên cứu và phát triển hệ thống tivi ngày càng tân tiến,mang lại sự hài lòng cho người sử dụng.Trong đó, SONY, một hãng điện tử lớn ở Việt Nam, đã thực sự làm hài lòng người dùng bằng chính công nghệ tiên tiến của mình.

Quá trình thực tập và tham khảo các tài liệu nghiên cứu về tivi màu SONY đã giúp em thấy rõ được phần nào những lợi ích mà ti ti màu SONY mang lại cho người sử dụng. Do đó trong đề tài này em chủ yếu nghiên cứu tổng quan về tivi màu SONY KV- 1485MT.

Em xin chân thành cảm ơn các thầy cô giáo trong khoa điện tử viễn thông, đặc biệt là thầy TRƯƠNG VĂN MỘC đã tận tình chỉ bảo, giúp đỡ em hoàn thành đề tài này.

Với thời gian có hạn, nên trong đồ án không tránh khỏi những thiếu sót nhất định, em rất mong được sự đóng góp ý kiến của các thầy cô giáo cũng của các bạn sinh viên.

Em xin chân thành cám ơn.

Sinh viên: Nguyễn Văn Dũng

MỤC LỤC

LỜI NÓI ĐẦU 1

MỤC LỤC 2

DANH SÁCH CÁC HÌNH VẼ 4

BẢNG CÁC TỪ VIẾT TẮT 5

BẢNG CÁC TỪ VIẾT TẮT 5

CHƯƠNG 1: NGUYÊN LÝ TRUYỀN HÌNH 6

1.1 Nguyên lý truyền hình đen trắng 7

1.1.1 Nguyên lý truyền hình 7

1.1.2 Nguyên lý truyền hình ảnh 7

1.2 Nguyên lý truyền hình màu 7

1.2.1. Hệ truyền hình màu cơ bản 7

1.2.2. Hệ thống thiết bị thu màu 9

1.2.3. Kết Luận: 10

1.3. Tín hiệu chói Y 11

1.4. Tín hiệu hiệu số màu 12

1.5. Hệ truyền hình NTSC 13

1.6. Hệ truyền hình SECAM 14

1.7. Hệ truyền hình màu PAL 15

CHƯƠNG 2 : TỔNG QUAN VỀ TIVI MÀU SONY KV-1485 16

2.1. GIỚI THIỆU CHUNG 17

2.2. Giải thích hoạt động và nhiệm vụ chức năng của các khối trên sơ đồ 17

2.3. Mạch nguồn 17

2.4. Mạch vi xử lý 21

2.5. Mạch tạo quét dòng mành 25

2.6. Mạch tín hiệu chói 28

2.7. Mạch tín hiệu trung tần hình và trung tần tiếng 31

2.8. Bộ kênh 35

2.9. Hệ màu PAL 37

2.10. Hệ màu NTSC 4.43 40

2.11. Hệ màu NTSC 3.58 42

2.12. Hệ màu SECAM 43

CHƯƠNG 3 : MỘT SỐ LOẠI MÀN HÌNH HIỆN NAY 45

3.1 : Màn hình CRT 45

3.2 Màn hình LCD 46

3.2.2 Một số khái niệm 46

3.3.Màn hình Plasma. 51

3.4.Màn hình thế hệ mới: LED display và Laser TV 53

3.4.1.Màn hình LED. 55

3.4.2.Màn hình Laser. 56

3.5.Màn hình SED. 58

DANH SÁCH CÁC HÌNH VẼ

BẢNG CÁC TỪ VIẾT TẮT

Từ viết tắt Tên tiếng Anh Tên tiếng Việt

NTSC Nationnal Television System Committee Uỷ ban hệ truyền hình quốc gia

SECAM Sequentiel Couluer amemoire Tuần tự màu có bộ nhớ

OIRT orgaiation Internition Radio and Television Tổ chức phát thanh và truyền hình quốc tế

PAL Phase Alternative Line Thay đổi pha từng dòng

FFC Federal Communication Commission Ủy ban thông tin bang

VTR Video tape recorder máy ghi băng từ

VCR Video Cassette Recorder máy ghi băng video, máy ghi hình

UHF Ultra high frequency Tần số cao

IF Intermediate frequency Trung tần

LCD liquid crystal display màn hình tinh thể lỏng

LED light emitting diode đi-ốt phát quang

CRT cathode ray tube ống tia catôt

HID high intensity discharge Tần số cao

LCD Liquid-crystal display Màn hình tinh thể lỏng

LED Light emitting Diode điôt phát quang

SED Surface-conduction electron-emitter display Màn hình phát xạ điện tử dẫn bề mặt

CHƯƠNG 1: NGUYÊN LÝ TRUYỀN HÌNH

1.1. Nguyên lý truyền hình đen trắng

1.1.1. Nguyên lý truyền hình

A, Các tham số hình ảnh

ã Độ chói trung bình: Mỗi điểm ảnh đều có độ chói riêng để cấu thành toàn bộ ảnh trong truyền hình đen trắng người ta truyền đi tín hiệu đặc trung co độ chói của mỗi điểm ảnh.

ã Mầu sắc: Màu sắc của mỗi phần tử ảnh, tham số này chỉ cần thiết đối với truyền hình màu.

ã Hình phẳng: Truyền hình là bức hình phẳng theo không gian 2 chiều, truyền từng điểm ảnh lần lượt theo chiều ngang và chiều dọc, chiều ngang gọi là VIVIVIVIVIVIVIquét dòng chiều dọc gọi là quét mành.

ã Ảnh động: Truyền hình là truyền đi các bức ảnh động, để mắt người cảm nhận sự chuyển động là liên tục thì truyền đi số bức ảnh sao cho thấy mắt không thấy sự nhấp nháy của ảnh.

1.1.2. Nguyên lý truyền hình ảnh

Người ta không truyền toàn bộ bức hình mà truyền đi lần lượt từng dòng từ trên xuống như ta đọc một quyển sách.

1.2. Nguyên lý truyền hình màu

1.2.1. Hệ truyền hình màu cơ bản

Hệ thống truyền hình màu cơ bản là hệ thống truyền hình đồng thời truyền ba tín hiệu màu riêng biệt của tín hiệu hình
