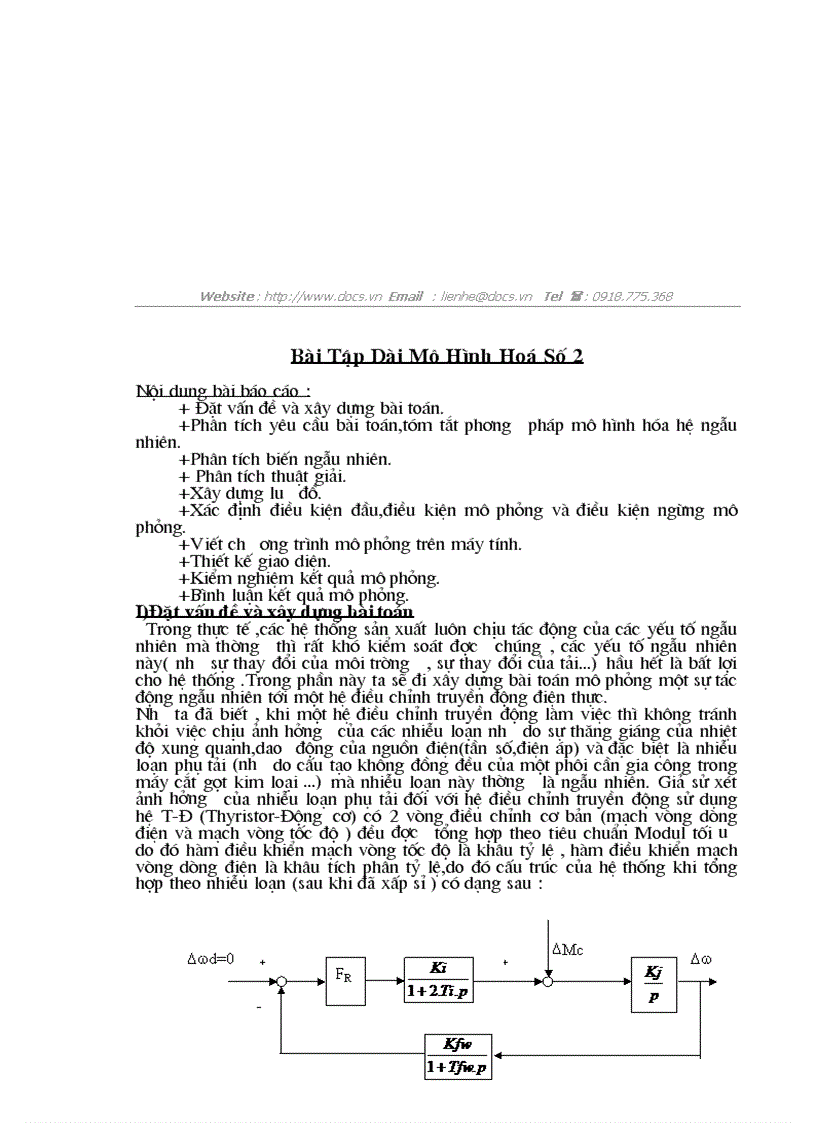

Bài Tập Dài Mô Hình Hoá Số 2

Nội dung bài báo cáo :

+ Đặt vấn đề và xây dựng bài toán.

+Phân tích yêu cầu bài toán,tóm tắt phương pháp mô hình hóa hệ ngẫu nhiên.

+Phân tích biến ngẫu nhiên.

+ Phân tích thuật giải.

+Xây dựng lưu đồ.

+Xác định điều kiện đầu,điều kiện mô phỏng và điều kiện ngừng mô phỏng.

+Viết chơng trình mô phỏng trên máy tính.

+Thiết kế giao diện.

+Kiểm nghiệm kết quả mô phỏng.

+Bình luận kết quả mô phỏng.

I)Đặt vấn đề và xây dựng bài toán

Trong thực tế ,các hệ thống sản xuất luôn chịu tác động của các yếu tố ngẫu nhiên mà thường thì rất khó kiểm soát được chúng , các yếu tố ngẫu nhiên này( như sự thay đổi của môi trường , sự thay đổi của tải…) hầu hết là bất lợi cho hệ thống .Trong phần này ta sẽ đi xây dựng bài toán mô phỏng một sự tác động ngẫu nhiên tới một hệ điều chỉnh truyền động điện thực.

Như ta đã biết , khi một hệ điều chỉnh truyền động làm việc thì không tránh khỏi việc chịu ảnh hưởng của các nhiễu loạn như do sự thăng giáng của nhiệt độ xung quanh,dao động của nguồn điện(tần số,điện áp) và đặc biệt là nhiễu loạn phụ tải (như do cấu tạo không đồng đều của một phôi cần gia công trong máy cắt gọt kim loại …) mà nhiễu loạn này thường là ngẫu nhiên. Giả sử xét ảnh hưởng của nhiễu loạn phụ tải đối với hệ điều chỉnh truyền động sử dụng hệ T-Đ (Thyristor-Động cơ) có 2 vòng điều chỉnh cơ bản (mạch vòng dòng điện và mạch vòng tốc độ ) đều được tổng hợp theo tiêu chuẩn Modul tối ưu do đó hàm điều khiển mạch vòng tốc độ là khâu tỷ lệ , hàm điều khiển mạch vòng dòng điện là khâu tích phân tỷ lệ,do đó cấu trúc của hệ thống khi tổng hợp theo nhiễu loạn (sau khi đã xấp sỉ ) có dạng sau
