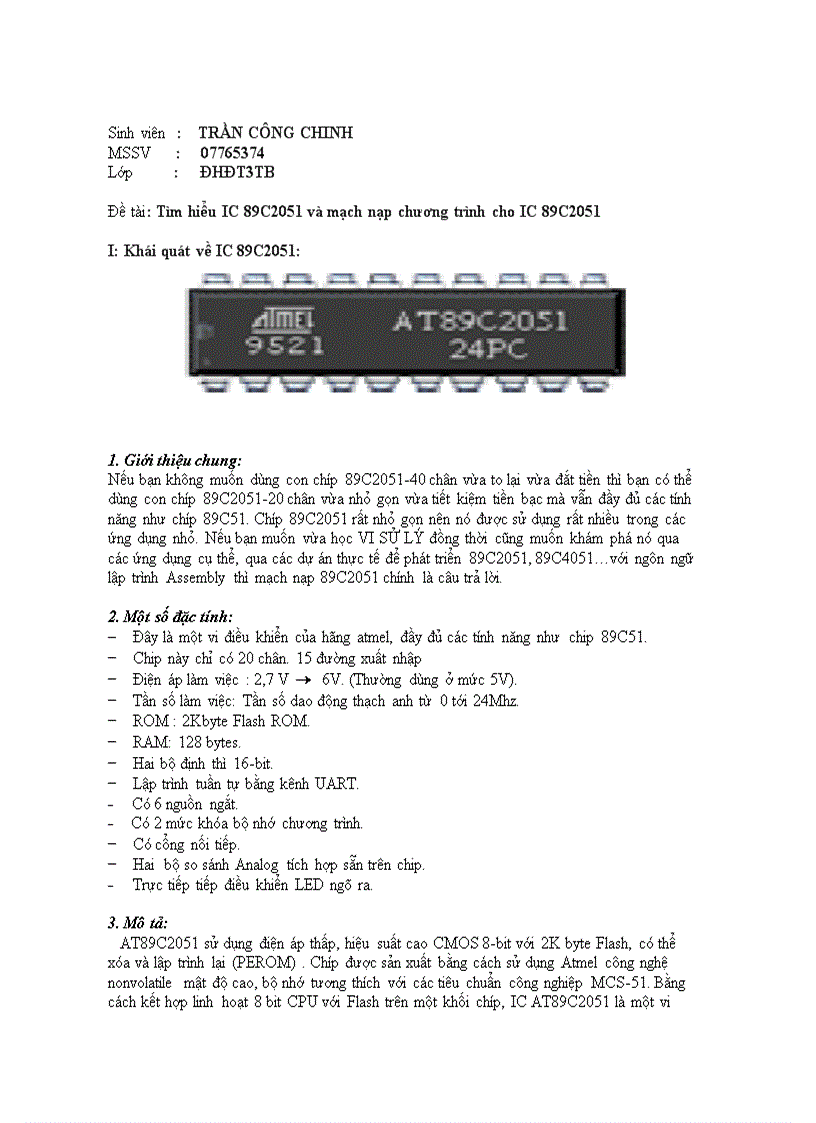

1. Giới thiệu chung:

Nếu bạn không muốn dùng con chíp 89C2051-40 chân vừa to lại vừa đắt tiền thì bạn có thể dùng con chíp 89C2051-20 chân vừa nhỏ gọn vừa tiết kiệm tiền bạc mà vẫn đầy đủ các tính năng như chíp 89C51. Chíp 89C2051 rất nhỏ gọn nên nó được sử dụng rất nhiều trong các ứng dụng nhỏ. Nếu bạn muốn vừa học VI SỬ LÝ đồng thời cũng muốn khám phá nó qua các ứng dụng cụ thể, qua các dự án thực tế để phát triển 89C2051, 89C4051…với ngôn ngữ lập trình Assembly thì mạch nạp 89C2051 chính là câu trả lời.

2. Một số đặc tính:

 Đây là một vi điều khiển của hãng atmel, đầy đủ các tính năng như chip 89C51.

 Chip này chỉ có 20 chân. 15 đường xuất nhập

 Điện áp làm việc : 2,7 V 6V. (Thường dùng ở mức 5V).

 Tần số làm việc: Tần số dao động thạch anh từ 0 tới 24Mhz.

 ROM : 2Kbyte Flash ROM.

 RAM: 128 bytes.

 Hai bộ định thì 16-bit.

 Lập trình tuần tự bằng kênh UART.

_ Có 6 nguồn ngắt.

_ Có 2 mức khóa bộ nhớ chương trình.

 Có cổng nối tiếp.

 Hai bộ so sánh Analog tích hợp sẵn trên chip.

_ Trực tiếp tiếp điều khiển LED ngõ ra.

3. Mô tả:

AT89C2051 sử dụng điện áp thấp, hiệu suất cao CMOS 8-bit với 2K byte Flash, có thể xóa và lập trình lại (PEROM) . Chíp được sản xuất bằng cách sử dụng Atmel công nghệ nonvolatile mật độ cao, bộ nhớ tương thích với các tiêu chuẩn công nghiệp MCS-51. Bằng cách kết hợp linh hoạt 8 bit CPU với Flash trên một khối chíp, IC AT89C2051 là một vi điều khiển cung cấp một cách linh hoạt và hiệu quả cao cho nhiều điều khiển ứng dụng trong thực tế.

AT89C2051 cung cấp các tính năng tiêu chuẩn: 2K byte của Flash, 128 byte RAM, 15 đường xuất nhập, hai bộ định thời 16, 5 véc tơ ngắt hai mức, một cổng nối tiếp, một hệ thống tương tự so sánh chính xác, một bộ và đồng hồ mạch trên chíp. Ngoài ra, AT89C2051 được thiết kế với logic tĩnh cho hoạt động xuống tới không tần số và hỗ trợ hai phần mềm tiết kiệm năng lượng. Các chế độ nghỉ dừng CPU trong khi cho phép RAM,bộ định thời, cổng nối tiếp và hệ thống ngắt tiếp tục hoạt động. Chế độ Power-down cất giữ nội dung bộ nhớ RAM, nhưng sẽ đóng băng bộ giao động và vô hiệu hóa tất cả các chức năng khác của chíp cho đến khi khởi động lại phần cứng tiếp theo.
