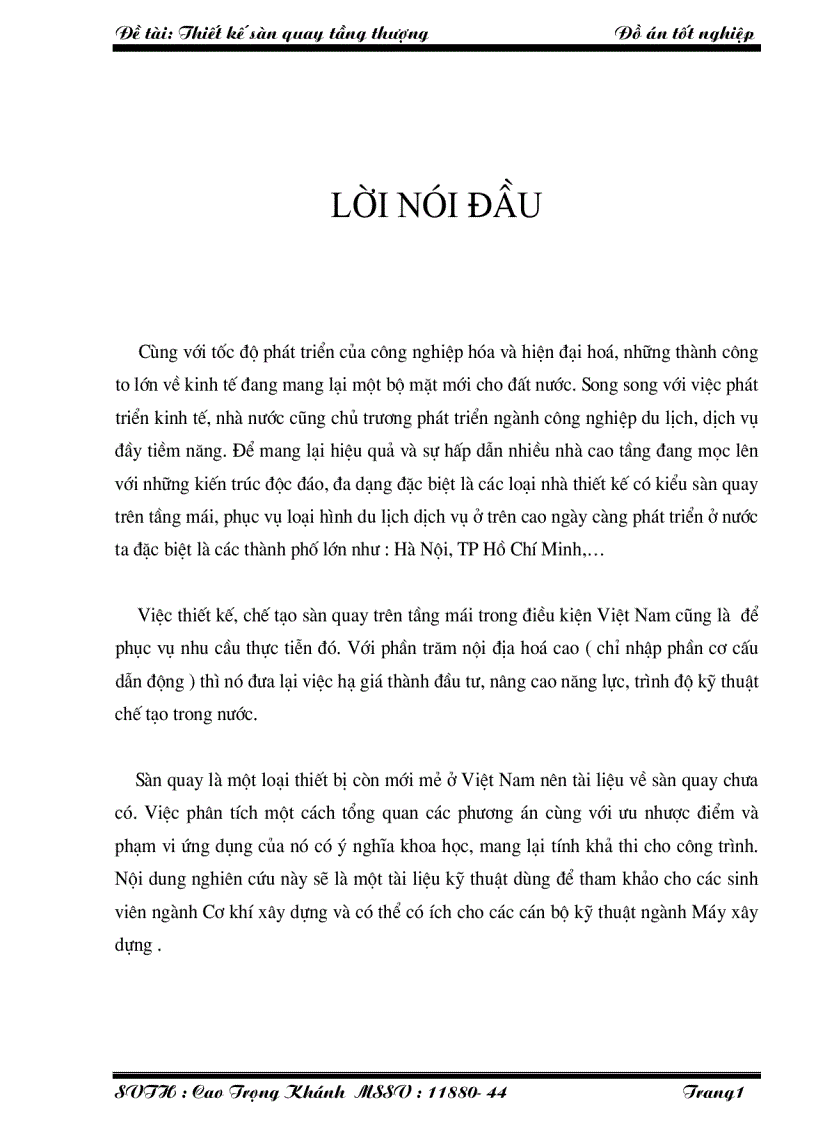

Lời nói đầu

Cùng với tốc độ phát triển của công nghiệp hóa và hiện đại hoá, những thành công to lớn về kinh tế đang mang lại một bộ mặt mới cho đất nước. Song song với việc phát triển kinh tế, nhà nước cũng chủ trương phát triển ngành công nghiệp du lịch, dịch vụđầy tiềm năng. Để mang lại hiệu quả và sự hấp dẫn nhiều nhà cao tầng đang mọc lên với những kiến trúc độc đáo, đa dạng đặc biệt là các loại nhà thiết kế có kiểu sàn quay trên tầng mái, phục vụ loại hình du lịch dịch vụ ở trên cao ngày càng phát triển ở nước ta đặc biệt là các thành phố lớn như : Hà Nội, TP Hồ Chí Minh,…

Việc thiết kế, chế tạo sàn quay trên tầng mái trong điều kiện Việt Nam cũng là để phục vụ nhu cầu thực tiễn đó. Với phần trăm nội địa hoá cao ( chỉ nhập phần cơ cấu dẫn động ) thì nó đưa lại việc hạ giá thành đầu tư, nâng cao năng lực, trình độ kỹ thuật chế tạo trong nước.

Sàn quay là một loại thiết bị còn mới mẻ ở Việt Nam nên tài liệu về sàn quay chưa có. Việc phân tích một cách tổng quan các phương án cùng với ưu nhược điểm và phạm vi ứng dụng của nó có ý nghĩa khoa học, mang lại tính khả thi cho công trình. Nội dung nghiên cứu này sẽ là một tài liệu kỹ thuật dùng để tham khảo cho các sinh viên ngành Cơ khí xây dựng và có thể có ích cho các cán bộ kỹ thuật ngành Máy xây dựng . Thiết kế sàn quay tầng thượng

Bản thuyết minh đồ án này gồm 6 chương :

Chương 1 : Phân tích chọn phương án

Chương 2 : Thiết kế kết cấu sàn quay

Chương 3 : Thiết kế cơ cấu dẫn động quay sàn

Chương 4 : Thiết kế điện điều khiển cơ cấu quay sàn và điện chiếu sáng cho sàn

Chương 5 : Kết luận

Dù đã cố gắng nhưng chắc chắn sẽ có những thiếu sót, em mong được sự giúp đà vàchỉ bảo thêm của các thầy cô.

Qua đồ án này em xin cảm ơn thầy Phạm Quang Dũng, thầy Đỗ Văn Thái và các thầy cô trong khoa Cơ khí Xây dựng đã tận tình hướng dẫn em hoàn thành đồ án này.

Chương 5 : Kết luận

Qua quá trình làm đồ án tốt nghiệp, em đã vận dụng và đúc kết được các kiến thức đãhọc của ngành cơ khí xây dựng để giải quyết một vấn đề trong ngành. Cụ thể trong đồán này với nhiệm vụ “ Thiết kế sàn quay trên tầng mái để phục vụ giải trí và du lịch ”, em đã làm được một số công việc sau :

+ Đưa ra các phương án về TBTQ, phương án dẫn động cho sàn quay, phương án cho kết cấu dầm sau đó chọn ra phương án tối ưu nhất.

+ Tính kết cấu dầm của sàn quay theo phần mềm SAP 2000.

+ Tính toán bánh xe dẫn động và bị động.

+ Tính toán con lăn tì. Tính ray di chuyển.

+ Chế tạo trục bánh xe, trục con lăn tì, …

+ Tính chọn ổ, kiểm tra bền trục.

+ Tính chọn động cơ và hộp giảm tốc.

Qua đồ án này, em xin cảm ơn các thầy cô giáo đã tận tình giúp đà em hoàn thành nhiệm vụ được giao.
