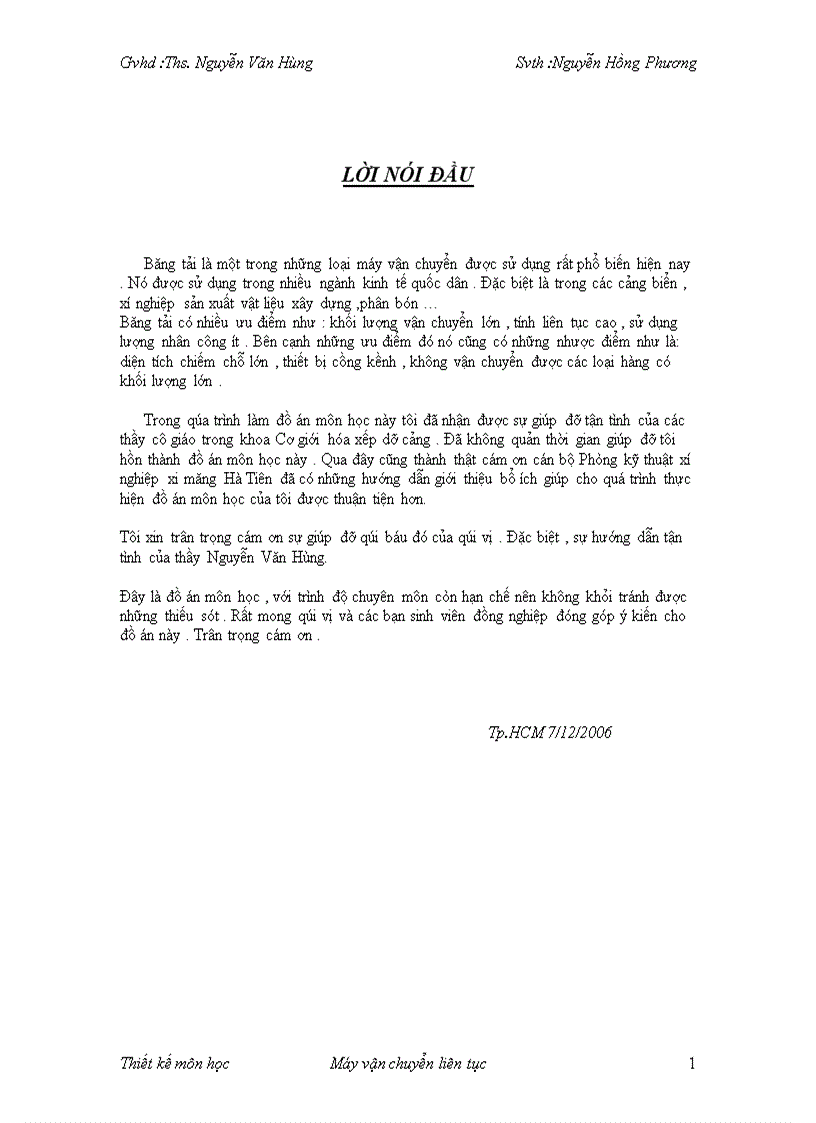

LỜI NÓI ĐẦU

Băng tải là một trong những loại máy vận chuyển được sử dụng rất phổ biến hiện nay . Nó được sử dụng trong nhiều ngành kinh tế quốc dân . Đặc biệt là trong các cảng biển , xí nghiệp sản xuất vật liệu xây dựng ,phân bón …

Băng tải có nhiều ưu điểm như : khối lượng vận chuyển lớn , tính liên tục cao , sử dụng lượng nhân công ít . Bên cạnh những ưu điểm đó nó cũng có những nhược điểm như là: diện tích chiếm chỗ lớn , thiết bị cồng kềnh , không vận chuyển được các loại hàng có khối lượng lớn .

Trong qúa trình làm đồ án môn học này tôi đã nhận được sự giúp đỡ tận tình của các thầy cô giáo trong khoa Cơ giới hóa xếp dỡ cảng . Đã không quản thời gian giúp đỡ tôi hồn thành đồ án môn học này . Qua đây cũng thành thật cám ơn cán bộ Phòng kỹ thuật xí nghiệp xi măng Hà Tiên đã có những hướng dẫn giới thiệu bổ ích giúp cho quá trình thực hiện đồ án môn học của tôi được thuận tiện hơn.

Tôi xin trân trọng cám ơn sự giúp đỡ qúi báu đó của qúi vị . Đặc biệt , sự hướng dẫn tận tình của thầy Nguyễn Văn Hùng.

Đây là đồ án môn học , với trình độ chuyên môn còn hạn chế nên không khỏi tránh được những thiếu sót . Rất mong qúi vị và các bạn sinh viên đồng nghiệp đóng góp ý kiến cho đồ án này . Trân trọng cám ơn .

Tp.HCM 7/12/2006

Chương 1 : GIỚI THIỆU VỀ BĂNG ĐAI CAO SU

 1 . Giới thiệu .

Băng đai cao su là loại máy vận chuyển liên tục với bộ phận kéo bằng tang có gắn dây băng cao su tạo thành máng mang tải , trong đó vật liệu vận chuyển không có chuyển động tương đối, đối với băng nên khi vận chuyển không bị nghiền nát .

Băng đai cao su được dùng nhiều trong các ngành công nghiệp như :khai khống , vật liệu xây dựng,vận chuyển than,vận chuyển muối cơng nghiệp …

Người ta dùng băng đai cao su để vận chuyển hàng rời , hàng kết dính hoặc hàng đơn chiếc ( có khối lượng không lớn ) .

 2 . Các thông số kỹ thuật của băng cao su .

Băng cao su nghiêng ngang vận chuyển muối công nghiệp có các thông số sau :

- Năng suất : Q = 45 T/h .

- Chiều dài vận chuyển theo phương ngang : Ln = 45 m .

- Chiều cao vận chuyển : H = 2m.

- Tốc độ chuyển động của dây băng : v = 1.6 m/s .

- Khối lượng riêng của hàng :  = 1 T/m3 .

- Thiết bị dỡ tải kiểu gạt .

- Hệ thống cấp liệu bằng phễu .
