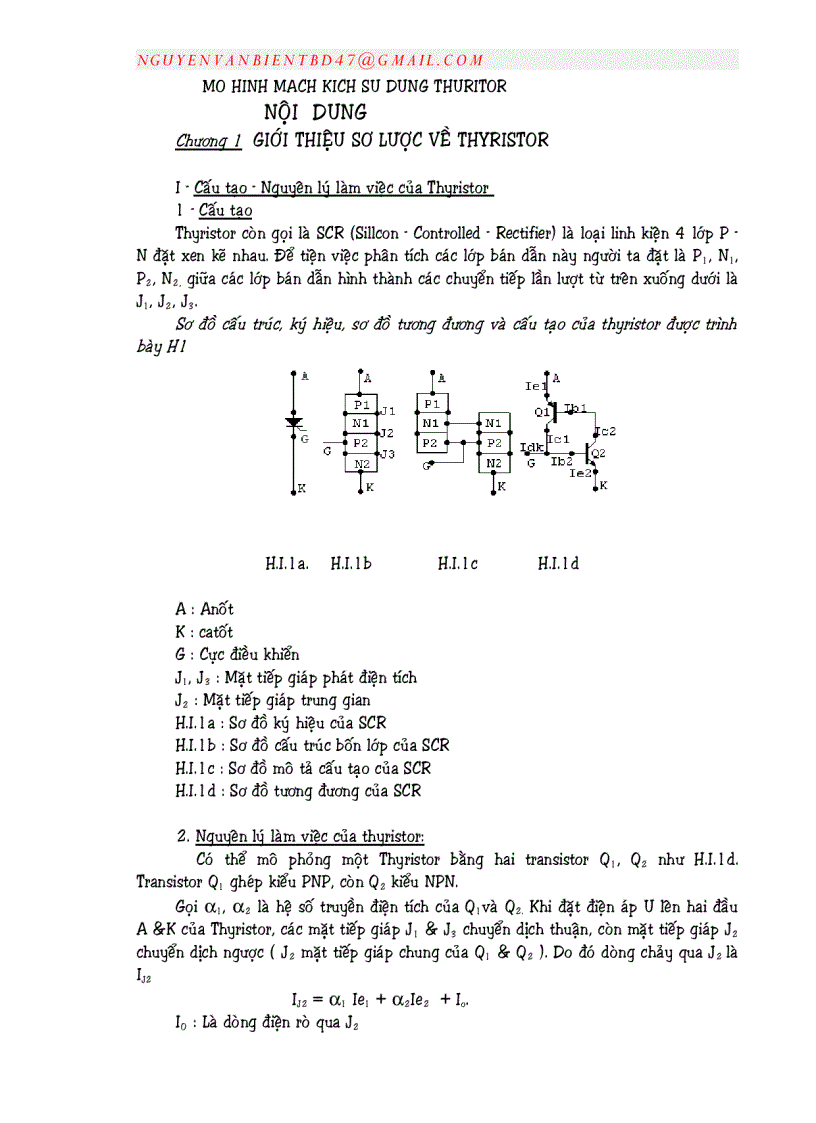

MO HINH MACH KICH SU DUNG THURITOR

NỘI DUNG

Chương 1 GIỚI THIỆU SƠ LƯỢC VỀ THYRISTOR

I - Cấu tạo – Nguyên lý làm việc của Thyristor

1 - Cấu tạo

Thyristor còn gọi là SCR (Sillcon – Controlled – Rectifier) là loại linh kiện 4 lớp P –

N đặt xen kẽ nhau. Để tiện việc phân tích các lớp bán dẫn này người ta đặt là P1, N1, P2, N2, giữa các lớp bán dẫn hình thành các chuyển tiếp lần lượt từ trên xuống dưới là J1, J2, J3.

Sơ đồ cấu trúc, ký hiệu, sơ đồ tương đương và cấu tạo của thyristor được trình

bày H1

H.I.1a. H.I.1b H.I.1c H.I.1d

A : Anốt

K : catốt

G : Cực điều khiển

J1, J3 : Mặt tiếp giáp phát điện tích

J2 : Mặt tiếp giáp trung gian

H.I.1a : Sơ đồ ký hiệu của SCR

H.I.1b : Sơ đồ cấu trúc bốn lớp của SCR

H.I.1c : Sơ đồ mô tả cấu tạo của SCR H.I.1d : Sơ đồ tương đương của SCR

2. Nguyên lý làm việc của thyristor:

Có thể mô phỏng một Thyristor bằng hai transistor Q1, Q2 như H.I.1d. Transistor Q1 ghép kiểu PNP, còn Q2 kiểu NPN.

Gọi 1, 2 là hệ số truyền điện tích của Q1và Q2. Khi đặt điện áp U lên hai đầu A &K của Thyristor, các mặt tiếp giáp J1 & J3 chuyển dịch thuận, còn mặt tiếp giáp J2 chuyển dịch ngược ( J2 mặt tiếp giáp chung của Q1 & Q2 ). Do đó dòng chảy qua J2 là IJ2

IJ2 = 1 Ie1 + 2Ie2 + Io. I0 : Là dòng điện rò qua J2
