He Thong Khoi Dong xe Toyota

Hệ Thống Khởi Động xe Toyota

Upload bởi: tranxuantung

Mã tài liệu: 190655

Số trang: 23

Định dạng: pdf

Dung lượng file:

Chuyên mục: Kỹ thuật - Công nghệ

Đến trang tải tài liệu này

Info

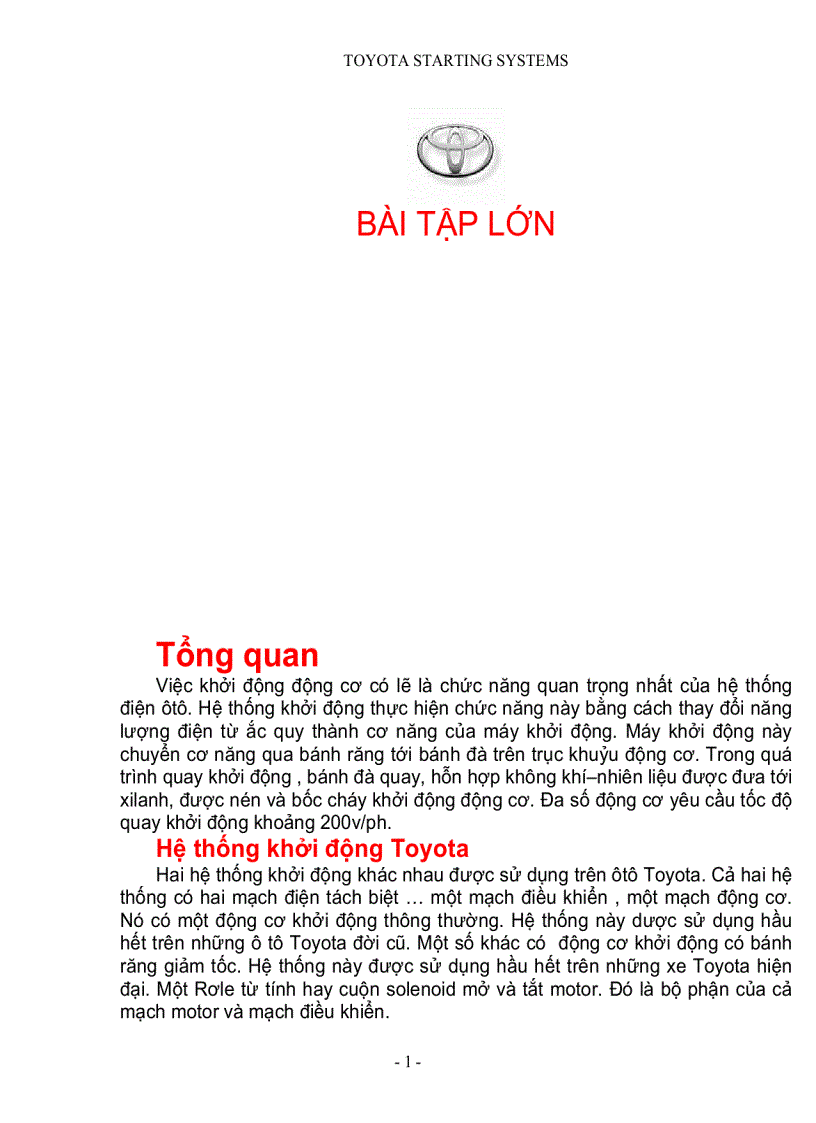

Việc khởi động động cơ có lẽ là chức năng quan trọng nhất của hệ thống điện ôtô. Hệ thống khởi động thực hiện chức năng này bằng cách thay đổi năng lượng điện từ ắc quy thành cơ năng của máy khởi động. Máy khởi động này chuyển cơ năng qua bánh răng tới bánh đà trên trục khuỷu động cơ. Trong quá trình quay khởi động , bánh đà quay, hỗn hợp không khí–nhiên liệu được đưa tới xilanh, được nén và bốc cháy khởi động động cơ. Đa số động cơ yêu cầu tốc độ quay khởi động khoảng 200v/ph
Hai hệ thống khởi động khác nhau được sử dụng trên ôtô Toyota. Cả hai hệ thống có hai mạch điện tách biệt … một mạch điều khiển , một mạch động cơ. Nó có một động cơ khởi động thông thường. Hệ thống này dược sử dụng hầu hết trên những ô tô Toyota đời cũ. Một số khác có động cơ khởi động có bánh răng giảm tốc. Hệ thống này được sử dụng hầu hết trên những xe Toyota hiện đại. Một Rơle từ tính hay cuộn solenoid mở và tắt motor. Đó là bộ phận của cả mạch motor và mạch điều khiển.
Cả hệ thống được điều khiển bằng công tắc đánh lửa và được bảo vệ bằng cầu chì. Trên một vài kiểu, Rơle khởi động sử dụng trong mạch điều khiển bộ khởi động. Trên kiểu xe với hộp số tự động, công tắc đề số 0 ngăn cản khởi động với hộp số trong ăn khớp răng. Trên kiểu xe với hộp số tay …ly hợp sẽ ngăn cản sự khởi động nếu không đạp mở ly hợp hoàn toàn. Trên xe tải 4WD hay 4-Runner, công tắc cắt an toàn cho phép khởi động trên đồi dốc mà không ấn ly hợp. Nó thực hiện bằng cách đặt ra một đường dẫn tới mass.
Motor khởi động sử dụng trên xe Toyota có một công tắc từ chuyển bánh răng quay(bánh răng chủ động) vào và tách khỏi ăn khớp với vành răng trên bánh đà động cơ. Hai kiểu motor được sử dụng là: loại thông thường và loại có bánh răng giảm tốc. Công suất phát ra của cả hai được tính bằng KW… lớn hơn đầu ra, lớn hơn công suất khởi động.
Motor khởi động thông thường bao gồm các thành phần được chỉ rõ hình vẽ. Bánh răng chủ động trên trục của phần ứng động cơ và quay cùng tốc độ. Một lõi hút trong công tắc từ(solenoid) được nối với nạng gài. Khi kích hoạt nam châm điện thì nạng gài sẽ đẩy bánh răng chủ động khớp với vành răng bánh đà. Khi động cơ bắt đầu khởi động khớp ly hợp một chiều ngắt nối bánh răng chủ động ngăn cản mô men động cơ làm hỏng motor khởi động. Đó là kiểu của bộ khởi động đã được sử dụng hầu hết ở năm 1975và trên những xe Toyota đời cũ. Nó là dòng được sử dụng trên kiểu Tercel đã biết.Công suất đầu ra là 0.8, 0.9 và 1KW. Trong hầu hết trường hợp thay thế bộ khởi động cho motor cũ bằng motor có bánh răng giảm tốc.
